一、概述
1.產品型號名稱
FDYT400/45倒拉推移單向閥
2．    產品型號組成及其代表意義
3．    產品生產代號
TMFDYT（400/45）D.00
4．    主要用途和適用范圍
該產品主要用于煤礦井下液壓支架，通過液壓開閉閥和液控開啟閥控制油缸進液閉鎖和回液，達到被控腔進液閉鎖和釋放的目的。
5．    產品特點
該產品是煤礦支架用閥，產品高、低壓密封可靠，使用壽命長，是煤礦井下液壓支架系統的組成元件。特別適用于環形腔的閉鎖與解鎖控制，它可以有效地防止由于千斤頂兩腔面積差造成增壓引起的安全閥頻繁開啟，而使安全閥在油缸伸出時頻繁卸載開啟的問題。也可適用于相似情況的千斤頂控制。
6．    使用環境條件
(1) 環境溫度-5~+40℃
(2) 相對濕度：不大于96%（25℃時）；
    (3) 大氣壓力：80~110KPa；
    (4) 無顯著震動和沖擊的地方；
(5) 工作介質為經過25μm過濾器過濾后的乳化液（符合MT76-2002標準，乳化油與中性水按5:95重量比配制），工作壓力31.5MPa，溫度為10～50℃。
7．    執行標準
本產品執行液壓支架用閥MT419-1995
二、結構特征與工作原理
1．總體結構、尺寸

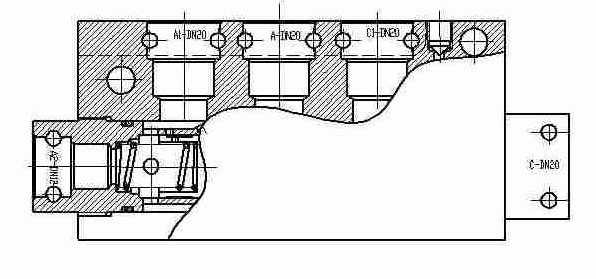

該閥的總體結構圖見圖1。 該閥由閥體、閥芯    、頂桿等組成?？傮w結構如圖1所示。液控單向閥采用帶有程序性質的液控開啟機構，其公稱流量為400L/min，公稱壓力為45MPa；
工作原理
圖中A口為供液口；A1一般接千斤頂環形腔，A2口閉鎖腔安全閥。C口接另一路供液口、C1接千斤頂大腔。當向A口供液時，高壓液體經單向閥經A1向千斤頂環形腔供液，執行動作；當A口供液停止并卸壓后，單向閥關閉，連A1口的環形腔被閉鎖；
當向C口供高壓液體時，液控頂桿首先打開單向閥，然后接通到C1的大腔，使千斤頂向反方向運動。
三、技術特性
1．主要性能
用與控制推移千斤頂或其他千斤頂?shù)沫h(huán)形腔。但活塞腔面積與環形腔面積比應小于2。
2．    主要參數
公稱流量      400L/min
公稱壓力      45MPa
四、安裝、調試
該閥在支架上采用螺釘聯接的方式安裝。安裝時請按支架液壓系統布置圖及閥的功能原理圖連接管路，安裝后通過換向閥向該閥供液，千斤頂動作正常，無漏液、串液現象，閉鎖腔密封可靠達到標準要求使用性能。
五、使用、操作
在使用前對閥在支架上的聯接進行檢查，確保聯接緊固可靠；檢查閥與液壓系統中的管路連接，確保管路連接準確無誤；檢查閥與管路的連接處是否都打上了U形卡，確保連接安全可靠。操作時必須嚴格遵守操作規范。
六、故障分析與排除

故障現象	原因分析	排除方法	備注
當千斤頂閉鎖腔處于承載狀態下，壓力緩降	單向閥密封失效	更換閥墊

七、出現故障時的處理程序和方法
出現故障時，首先操作換向閥，該閥控制的千斤頂釋放壓力完畢后且關閉本架截止閥，然后將故障閥拆下（同時換上備用閥）上井維修。
八、維修
維修工作必須在地面進行。地面維護工人要受過相關專業培訓，維修車間要保持清潔，拆卸的零件首先進行清洗，通過目測檢查零件是否損壞，剔除損壞零件；要全部更換密封件。維修后的閥必須重新進行密封和性能實驗，合格后方可下井使用。
注意：
1、必須在高壓卸壓后，方可拆卸；
2、本產品屬安全標志管理的產品，且有特殊的功能不得用其它形式的產品代替。
九、運輸、貯存
1．運輸
運輸時必須裝箱，包裝應具有防潮、防雨措施，包裝箱必須結實可靠。運輸過程中嚴禁重力沖擊碰撞。
2．貯存
在室溫下貯存，如長期不使用時，必須采取防潮、防銹措施，在閥的接口處加塑料堵進行防塵。
十、開箱及檢查
開箱時要正規操作，嚴禁對閥進行機械沖擊碰撞。開箱檢查時，箱中有下列文件：產品合格證、使用說明書、裝箱清單。
十一、產品備件明細表

序號	品     號	名稱	備注
1	20200012	閥體
2	20304014	端導套
3	22103244	擋圈36X32X1.25
4	22100037	O形密封圈36X2.4
5	20200013	彈簧
6	20200014	閥
7	20200015	閥墊
8	22100037	O形密封圈36X2.4
9	22103244	擋圈36X32X1.25
10	20200016	閥座
11	22100342	O形密封圈45X2.4
12	20200025	桿封
13	20200017	彈簧
14	20200018	頂桿閥組件
15	20200021	彈簧
16	22100342	O形密封圈45X2.4
17	22103247	擋圈45X41X1.25
18	20305015	端套街頭
19	20408010	絲堵
20	20200022	密封堵
21	22100008	O形密封圈13X1.9
22	22103263	擋圈13×10X1.9
23	20200023	彈簧
24	20200024	錐閥
FDYT400/45		倒拉推移單向閥	總重5Kg
