一、概述
1．產品型號名稱
Marco pm3/val/febf/d 26319 電液控反沖洗高壓過濾站
2．主要用途和適用范圍
該產品主要用于煤礦井下液壓支架，作為泵站出口第一級過濾，來保護支架用閥，過濾精度25μm，適用于礦用乳化液介質。
嚴禁兩種乳化液混合適用，造成化學反應，使過濾站濾芯粘結堵塞，如確實需要更換乳化液應采取相關措施。避免液體混合反應對過濾器的損壞。
3．使用環境條件
(1) 環境溫度-5~+40℃
(2) 相對濕度：不大于96%（25℃時）；
    (3) 大氣壓力：80~110KPa；
    (4) 無顯著震動和沖擊的地方；
(5) 工作介質為經過過濾后的乳化液（符合MT76-2002標準，乳化油與中性水按5:95重量比配制），工作壓力31.5MPa，溫度為10～50℃。
二、結構特征及工作原理
1．結構介紹
如圖6-1所示為1000升高壓過濾站總體結構，主要由兩組500升的高壓過濾站并聯組成。該過濾站主要包括：（1）控制器,（2）濾筒、濾芯,(3) 電磁先導閥（4）進液DN50SS接頭,(5)出液DN10壓力傳感器接口,（6）出液DN50SS接頭，（7）礦用隔爆兼本安型單路電源，（8）進液DN10壓力傳感器接口，（9）主閥體（10）架體等，（注：本過濾站的DN50SS進液口、DN50SS出液口、DN20排污口各有2個）
2．工作原理
如圖6-2。
過濾站的核心部分為過濾單元pm3/val/fibf/b25，1個過濾站由2個過濾單元組成，這些過濾單元能夠互相連接，每個過濾單元由1個三位三通蝶閥、2個二位二通反沖洗閥芯、2個過濾器及1個電磁先導閥組成。反沖洗過程由標準的電磁先導閥pm3/val/evv/a來控制三位三通蝶閥和二位二通反沖洗閥芯的液流方向來實現。P1為進液口，P0為出液口，Rw為反沖口。
作為泵站出口的一級過濾，從泵站出口出來的乳化液首先從過濾站的進液口進入，通過過濾站4個濾芯過濾后從出液口流出。本過濾站可以非常方便的對濾芯進行反沖洗，在正常工作狀態時可通過控制器完成反沖洗操作。
三、技術特性
1．主要性能
對乳化液介質在進入支架系統前進行過濾，使液體精度滿足電液控?fù)Q向閥使用要求。
2．主要參數
公稱流量      1000L/min
公稱壓力      31.5MPa
過濾精度      25μm
四、安裝、調試
該過濾站安裝采用螺釘聯接的方式，在過濾站上預留有6個連接孔，可以通過它將過濾站連接在設備列車上。過濾站與管路系統的連接是通過快速接頭，進出液口均采用DN50標準接口，排污口采用DN20標準接口。該過濾站一般連接在泵站出口。排污出口已用DN20膠管連接，管另一端連接在架體下排污鋼管上，在進行反沖洗時需檢查U形卡子是否脫落、松動，確保排污膠管兩端連接牢固，同時也要防止反沖時軟管抖動、甩動傷人。
注意事項：
1．特別注意：
反沖洗過濾站的使用有方向問題，切記從泵站出口出來的乳化液從過濾站的進液口進入，勿接反，造成濾芯損壞。
2．前面的擋板其保護作用，除維修過濾站外，其他情況下不要拆除。

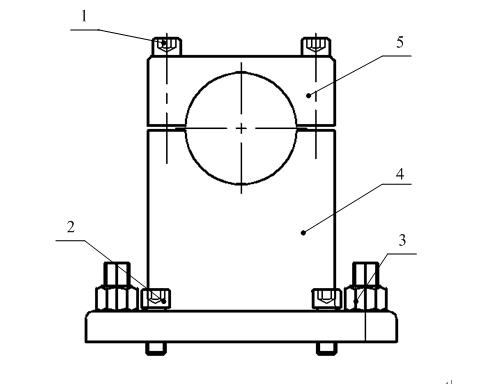

3．本過濾站配有DN50高壓膠管卡盤如圖6-3所示：
為了保證高壓膠管接頭及DN50SS接頭在緊定卡盤后不憋勁，卡盤安裝時請按以下方法順序操作：
（1）將1（M12螺釘）拆下，5（上半環）、4（下半環）分開；
（2）將3（M16螺母）拆下；
（3）將DN50高壓膠管與DN50SS接頭相連并插入DN50U型卡；
（4）用4、5夾住DN50高壓膠管，并擰緊1使其夾緊DN50高壓膠管；
（5）調定4個調定螺釘2卡盤中心與DN50接頭中心重合（即調定4個螺釘都剛剛接觸固定槽鋼即可）；
（6）擰緊固定螺母3，使卡盤固定牢固。
五、使用、操作
    井下要做到定期維護，檢查各接口是否聯接緊固可靠，是否存在漏液現象。開泵前，，接口連接處是否緊固可靠；開泵后觀察過濾站的運行狀況：（1）是否存在漏液現象（2）壓力是否工作正常，壓差是否不超過允許范圍。
注意事項
1．本過濾站建議每2－3天反沖洗一次，此功能可通過控制器程序參數設置實現，程序默認設置為2天反沖洗一次。
2．更換濾芯時一定要清理干凈螺紋上的臟物，在螺紋與密封處涂黃油。
3．控制閥、主閥體都是不銹鋼制成，嚴防擰螺紋時粘扣
4．本過濾站工作壓力為31.5MPa，不可超壓使用。
六、故障分析與排除

故障現象	原因分析	排除方法	備注
1. 正常工作狀態下，排污口漏液	先導閥串液	更換先導閥
2．控制閥與先導閥連接處滲液	連接處密封損壞	停泵，更換密封
3．濾筒與主閥體螺紋連接處滲液	連接處密封損壞	停泵，更換密封
4．正常工作狀態，反沖洗	先導閥串液、閥芯損壞	更換先導閥、 更換閥芯
5．反沖洗后兩壓力表壓差仍超高規定范圍。	濾芯嚴重堵塞	停泵，換上備用濾芯，換下濾芯進行清洗

七、出現故障時的處理程序和方法
出現故障時必須關閉泵，通常情況下更換閥體之間端面密封、濾芯等工作可以在井下進行。
八、運輸、貯存
1．運輸
運輸時裝箱，包裝材料必須具有防潮、防銹措施，包裝必須結實可靠。運輸過程中嚴禁重力沖擊碰撞。
2．貯存
在室溫下貯存，如長期不使用時，必須采取防潮、防銹措施，在其接口處加裝塑料堵進行防塵。
注  意：
長久不使用后，初次開啟使用前，應先手動強制反沖洗，排除長時間不用產生的臟物，確保內部干凈。
九、過濾單元備件明細

序號	代號	名稱	數量	備注
1	TMGLZ(MARCO).01	過濾站主體	2
2	pm31/hltN	控制器支架	1
3	TMDFZDY(DW-1.2/12).00"	礦用本安型電源	1
4	DN50	DN50膠管	4
5	TMGLZ(MARCO).02	架體	1
6	M60-DN50M	DN50接頭	4
7	M60-DN10M	DN10接頭	4
8	GB/T 70.1-1985	螺釘 GB/T 70.1 M12X130	2
9	GB/T 5780-2000	螺栓 GB/T 5780 M10X25	8
10	GB/T 70.1-1985	螺釘 GB/T 70.1 M10X20	4
11	GB/T 41-2000	螺母M16	16
12	GB/T93-1987	墊圈10	8
13	GB/T 5780-2000	螺栓 GB/T 5780 M12X50	8
14	GB/T 41-2000	螺母 M12	8
15	GB/T93-1987	墊圈12	8
16	KWT(DN19)	DN19彎頭	1
17	KJR-DN19/16/1000	反沖洗排污管（2層網DN19長1000）	1
18	KJR-DN19/16/500	反沖洗排污管（2層網DN19長500）	1
19	GB/T 70.1-1985	螺釘 GB/T 70.1 M12X30	16
20	"pm32/ag/	控制器	1
21	sns/dmd/au,600bar	壓力傳感器	2

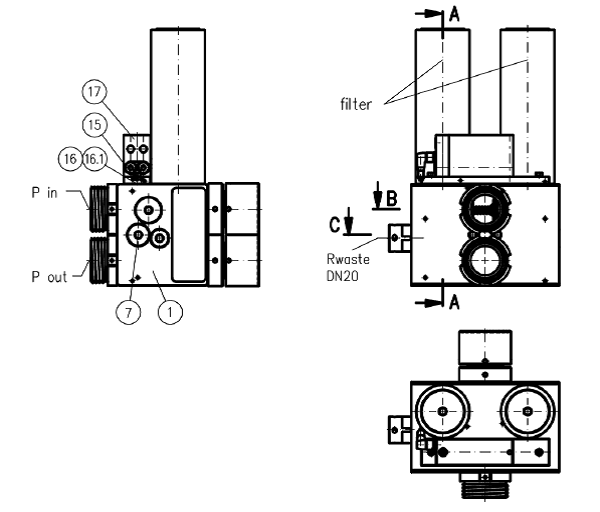

序號	代號	名稱	數量	備注
1	pm3/nt:3.17023	本體	1
7	pm3/val/lvc/c	藍閥芯	2
15	pm3/nt:3.17032	連接板	1
16	di:o-3x1,5.au90	O形圈	5
16.1	din:912.M6 x25va	內六角圓柱螺栓	2
17	pm3/val/evv/a	電磁先導閥	1

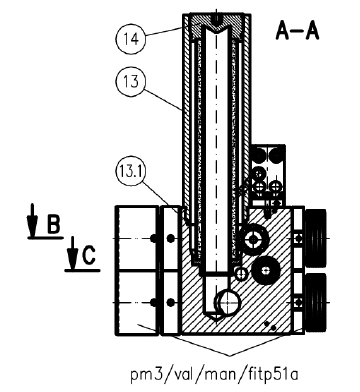

序號	代號	名稱	數量	備注
13	pm3/nt:3.17025	套管	2
13.1	di:o-65 x2.sh90	O形圈	2
14	pm3/val.febf/25	過濾器濾芯25μ	1

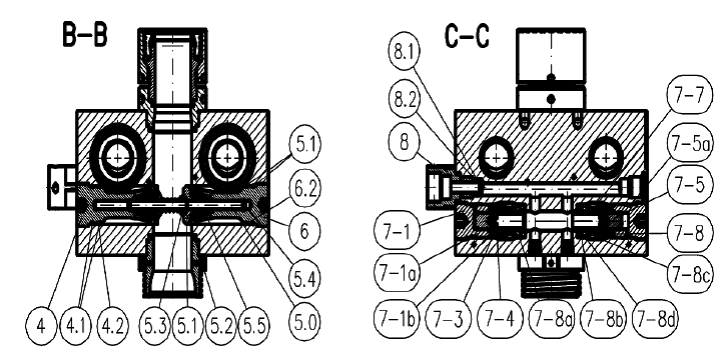

序號	代號	名稱	數量	備注
4	pm3/nt:3.17042	帶有密封座的本體	1
4.1	di:o-32 x2.sh90	O形圈	2
4.2	di:o-st.36x33 x1,4	擋圈	1
5.0	pm3/nt:3.17034	活塞桿	1
5.1	din:7993.A8v3	軸上圓線	1
5.2	pm3/nt:3.17035	閥盤	1
5.3	pm3/nt:3.17036	螺旋套筒	1
5.4	di:o-5,5 x1,5.sh90	O形圈	2
5.5	fe:vd-207k-04	壓縮彈簧	2
6	pm3/nt:3.17042	帶有密封座的基體	1
6,2	di:o-st.36x33 x1,4	擋圈	1
7-1	pm3/nt:3.15342	螺旋套筒	1
7-1a	di:o-27 x2.sh90	O形圈	2
7-1b	di:o-st.27,9x31 x1,4	擋圈	1
7-3	pm3/nt:3.16654	環	1
7-4	pm3/nt:3.13745	密封圈	1
7-5	pm3/nt:3.15343	活塞	1
7-5a	di:o-12 x1,5.sh90	O形圈	1
7-7	fe:dn20a	壓縮彈簧	1
7-8	pm3/nt:3.06862	彈簧卡子	1
7-8a	di:o-27 x2.sh90	O形圈	1
7-8b	di:o-st.27,9x31 x1,4	擋圈	1
7-8c	di:o-17 x1,5.sh90	O形圈	1
7-8d	di:o-st.17x19,7 x1,4.bg	擋圈	1
8	pm3/nt:3.17039	連接襯套	1
8.1	di:o-16 x2.sh90	O形圈	1
8.2	di:o-st.16x19x1,4	擋圈	1

十、控制器操作說明
1．簡介
該電液反沖洗高壓過濾站控制系統主要由一個控制器和兩個壓力傳感器構成，主要功能有兩種模式：手動測試模式及自動反沖洗兩種模式，其自動反沖洗模式能夠以定時反沖洗功能或者壓差反沖洗功能進行沖洗。
1.1    測試模式基本功能
此功能僅用于調試時，測試先導閥的性能是否正常。
1.2    自動模式
自動反沖洗模式的優點，是按照預先設定的程序序列控制先導閥（包括定時反沖洗程序序列或者壓差反沖洗程序序列）。借助于自動功能模式，可以利用幾個按鍵去控制復雜的一些功能。
按鍵            釋義
A               僅沖洗一次所有的過濾器
START           按設定的參數進行自動沖洗
1.3    發生錯誤時控制器執行的動作
如果過濾站不沖洗或者發生功能錯誤，我們必須作以下檢查：
1)    開啟電源      檢查控制器是否已經被供電
2)    檢查操作      檢查在操作過程中是否發生了操作錯誤
3)    檢查連線      檢查所有部件的電纜連線是否正確。

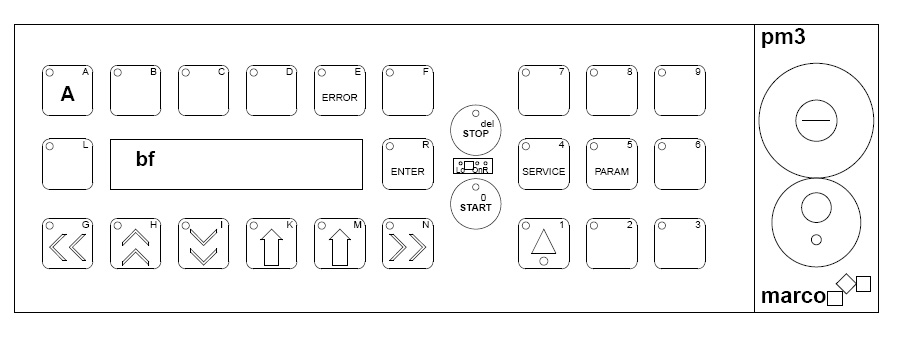

2．按鍵
下面是控制器可用的按鍵： 按鍵功能如下：

按鍵	代表的功能
A	沖洗一次過濾器
B	-n.c.-
C	-n.c.-
D	-n.c.-
E	快捷鍵，跳轉到菜單欄ERROR MESSAGES(錯誤信息欄)
F	-n.c.-
L	-n.c.-
R	輸入?yún)?shù)和密碼
G	顯示左側菜單欄
H	顯示上一行菜單
I	顯示下一行菜單
K	依據軟件顯示信息的操作鍵
M	依據軟件顯示信息的操作鍵
N	顯示右側菜單欄
START	開啟自動反沖洗功能
STOP	停止自動反沖洗功能
1	用于測試模式的人工選擇鍵
2	-n.c.-
3	-n.c.-
4	快捷鍵，跳轉到菜單欄SERVICE(服務欄)
5	快捷鍵，跳轉到菜單欄HYDRAULIC PARAM(參數欄)
6	-n.c.-
7	-n.c.-
8	-n.c.-
9	-n.c.-

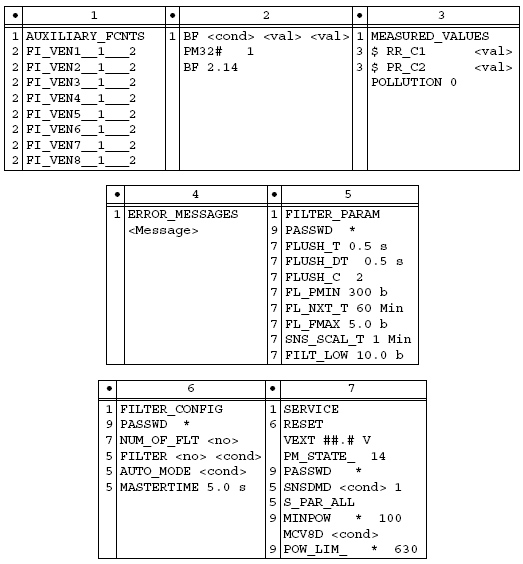

3．菜單 說明：下面的數字1-9與上表中帶點的列中的數字相對應，并且說明了各個數字代表的功能含義：
1    表示欄的題目
2    輔助功能菜單中可以利用按鍵K和M啟動的功能
3    查看傳感器的值
4    利用按鍵K和M顯示相關的原始數據
5    可以利用按鍵K和M開啟或者禁止顯示的功能。
6    利用按鍵K和M執行動作
7    可以利用按鍵K和M、ENTER等改變參數的值。
8    按下按鍵START后顯示開啟自動化的信息
9    參數值能被改變和存儲。
4．菜單顯示說明
4.1  輔助功能
本欄包括了用于測試的輔助功能。此功能必須先選擇測試按鍵1來執行，然后通過上翻和下翻鍵來定位功能，然后就可以通過按鍵K和M來執行動作。通常來說僅當按鍵K和M按下時，觸發選擇的功能。
F1_VEN_1_2
沖洗過程中兩個功能的開關
K鍵  打開過濾器1的第一個功能
M鍵  打開過濾器1的第二個功能
F1_VEN_1_2
沖洗過程中兩個功能的開關
K鍵  打開過濾器2的第一個功能
M鍵  打開過濾器2的第二個功能
5．缺省欄
BF<wstat><pval1><pval2>
缺省顯示
缺省顯示欄顯示自動化和傳感器值的狀態
下列情況下顯示缺省顯示：沒有鍵被按下，沒有錯誤信息發生，不顯示觸發自動功能。
例如：BF <R1> 420 405
自動化的狀態：<wstat>

顯示	意義
OFF	無自動化動作、無錯誤發生
E<no>	代號為<no>錯誤發生
<min>	至下一次沖洗的剩余時間

傳感器值〈wval1>

顯示	意義
<pval1> <pval2>	C1口輸入的壓力傳感器的值 C2口輸入的壓力傳感器的值

Hh:mm:ss LA_UHR
當前時間 （格式：小時：分種：秒）
PM32 # <no>
控制其本身的網絡地址
<name>#.##
裝載的應用軟件的版本號
6．測量值欄
MEASURED_VALUES  測量值
借助于按鍵K和M在本欄可以讀出傳感器的值。
＄PR_C1 <VAL>  第一個壓力傳感器，連接至C1口
＄PR_C2 <VAL>  第一個壓力傳感器，連接至C2口
7．錯誤信息欄
這些錯誤發生在自動化的啟動階段和運行階段。如果發生錯誤，自動化就停止。顯示的是上次自動化觸發時發生的錯誤。

缺省欄顯示	錯誤信息	意義
OFF	NO ERROR	運行上一次自動化時發生的錯誤
E1	PRESSURE SENSOR	讀壓力傳感器時發生的錯誤
E2	E-STOP	自動化運行時急停被按下
E3	PRESSURE TO BIG	壓力太高
E4	PRESSURE TO LOW	壓力小于“FL_MIN”
E5	_nopr_c1	讀C1口壓力傳感器發生錯誤
E6	_nopr_c2	讀C2口壓力傳感器發生錯誤

8．過濾器參數欄
本欄是關于自動沖洗的參數，這些參數可被讀出或被調整。
PASSWD *
密碼  8778
FLUSH_DT 1.0S
閥與閥之間的間隔沖洗時間
FLUSH_T 3.0S
每個沖洗閥的沖洗時間
FLUSH_C 3
自動模式下沖洗的循環次數
FL_PMIN 300B
每次沖洗前檢查輸入的壓力，如果輸入的壓力高于本參數設定的值，沖洗循環開啟。
FL_NXT <<cond>>
K鍵開啟連續沖洗循環
M鍵關閉連續沖洗循環
FL_NXT_T 120Min
設定連續沖洗循環的間隔時間
9．過濾器配置欄
此欄是反沖洗過濾器的配置欄，用于閉鎖沖洗閥。
PASSWD *
密碼  1254
  NUM OF FIT #
輸入需控制的過濾器的數量
MASTERTIME 5.0S
主模式時間
FILTER <nr><<cond>>
<cond>是代號為<nr>的過濾站的狀態（“OK”正?；?ldquo;LOCK”閉鎖）.
按鍵M在兩種狀態下切換
AUTO_MODE <COND>
OFF    關閉自動模式
TIME   開啟定時反沖洗模式
FLOW   開啟壓力差反沖洗模式
10．操作按鍵
自動模式
開啟   START
停止   STOP
測試模式
1鍵 + K鍵或M鍵
11．service
PASSWD*        密碼  3256

附：接線圖

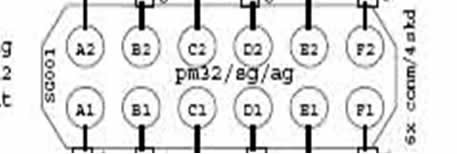

控制器后面板定義，如圖示，A2背面是紅色急停按鈕

接口	連線
A1	12伏電源
A2	堵頭
B1	堵頭
B2	堵頭
C1	連接至進液口壓力傳感器
C2	連接至出液口壓力傳感器
D1	堵頭
D2	堵頭
E1	連接至過濾器1先導閥
E2	連接至過濾器2先導閥
F1	堵頭
F2	堵頭
